Портативная дисковая шлифмашинка на 12 В своими руками

Работы в домашней мастерской разноплановые. Порой бывает необходимо шлифануть или подточить какую-то деталь или заготовку. А точильного станка нет, и болгарка отсутствует. Выручить в такой ситуации сможет портативный инструмент, собранный практически на коленях.
Дисковая шлифмашинка, предлагаемая в сегодняшнем видео, является полностью портативной. Кроме того, если напряженка со стационарной сетью 220 В, этот инструмент будет как нельзя кстати. Ведь питает его аккумулятор на 12 В.

Принцип работы основан на передаче крутящего момента от движка на шлифовальный диск. С помощью такого инструмента можно заточить ножницы или нож, обработать деревянную или пластиковую заготовку.

Что нам понадобиться для работы

Материалы:

Двигатель постоянного тока для моделирования 775;
Рукоятка от дрели или перфоратора;
Аккумулятор на 12 В;
Гильза кабельная со скрытыми болтами;
Кнопка-выключатель;
Провода с изолированными клеммами;
Термоусадочные кембрики или изолента;
Болты, гайки, шайбы.
Инструменты:
Дрель или шуруповерт с крестовой насадкой;
Сверло под диаметр вала движка;
Паяльник;
Ножницы по металлу и обычные;
Наждачная бумага, циркуль;
Плоскогубцы, нож, карандаш;
Спички или зажигалка;
Быстросхватывающий или суперклей.

Установка движка

Для основы нашей шлифмашинки понадобиться рукоятка от дрели или перфоратора с прижимным хомутом. По размеру она должна подходить для зажима корпуса движка.

Далее берем движок на 12V, и подбираем под него кабельную гильзу с резьбовым отверстием с одного конца, и открытым прижимным с другого. Этот элемент необходим для зажима шлифдиска, поскольку в самом валу двигателя резьбы нет. Зажимаем гильзу на валу движка, и крепим его надежно в хомуте рукоятки.

Электрическая схема

В пластиковом вороте рукоятки делаем отверстие сверлом диаметром 5-6 мм. Оно понадобиться для продевания проводов через рукоятку.

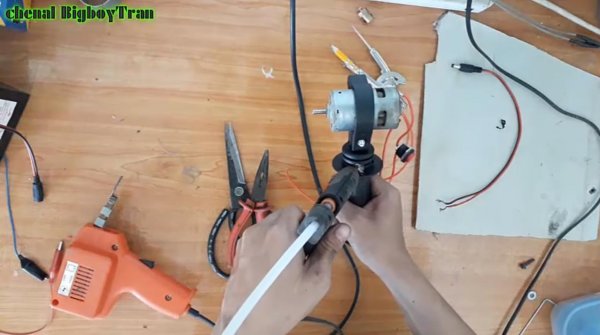

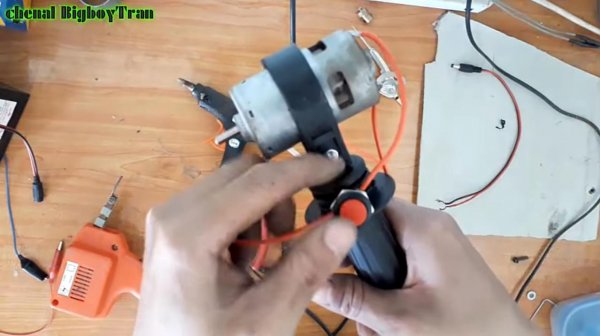

Разделяем отрезок спаренного кабеля на отдельные провода, зачищаем концы и залуживаем их флюсом и припоем. Примеряем кнопку-выключатель на удобное место на рукоятке. Обрезаем один провод, и из двух его частей делаем разводку к кнопке. Все контакты надежно пропаиваем. Закрепляем кнопку-выключатель с помощью горячего клея.

Из-за небольшого напряжения, автор видео предпочел подсоединить устройство через разъем питания для постоянного тока jack 2,5х5,5. Такие часто используют на блоках питания для ноутбуков и нетбуков. К выведенным через рукоятку контактам припаиваем удлинитель со штекером от данного разъема. Место скрутки изолируем изолентой или термоусадочными кембриками, прожигая их зажигалкой.

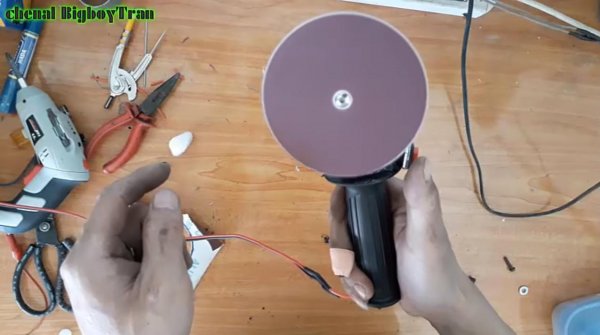

Шлифовальный диск и окончательная сборка шлифмашинки

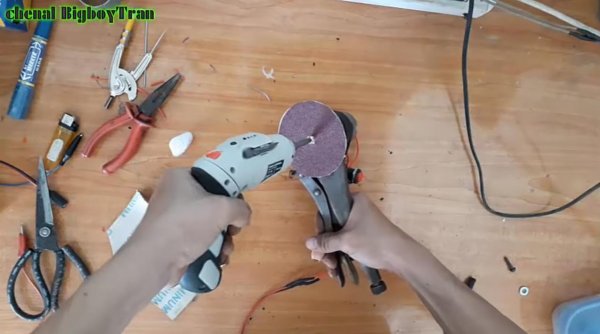

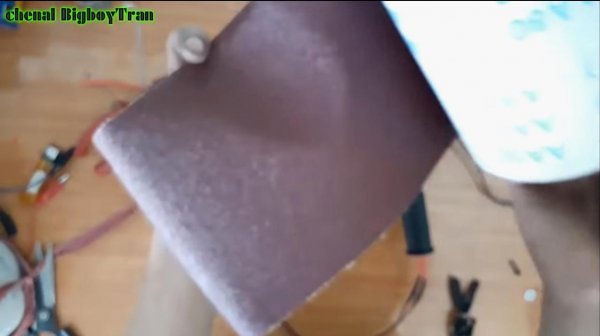

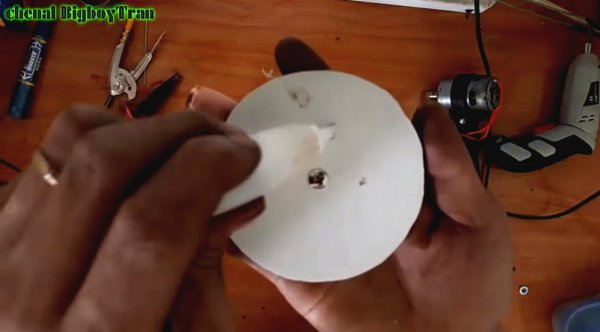

Берем лист тонкой, но упругой жести, и отмечаем циркулем окружность диаметром 100 мм. Ножницами вырезаем диск, и проделываем в его центре небольшое отверстие под прижимной винт для гильзы.
