О вращающихся ножах и жонглерах в этой инструкции мы говорить не будем, но так или иначе она покажется вам интересной. Здесь я опишу процесс создания вращающейся подставки для ножей с самодельным подшипником.

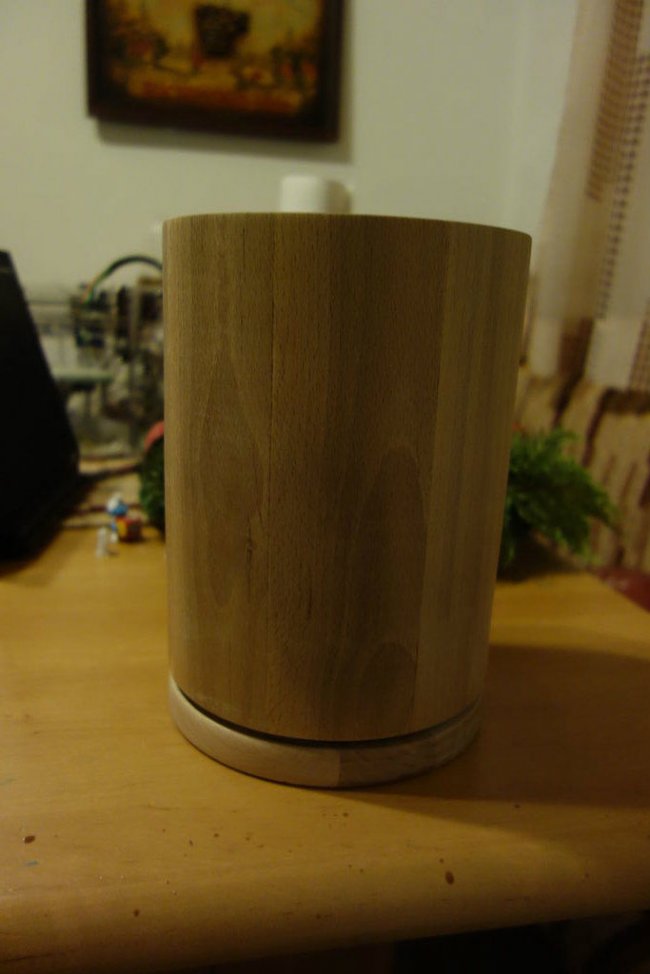

Подставка имеет форму цилиндра, диаметр ее основания составляет около 18 см, а высота – примерно 25 см.

Инструменты и материалы

Вам потребуются следующие инструменты:

  • Циркулярный станок с глубиной реза не менее 6 см (ручная циркулярная пила, скорее всего, с задачей не справится).

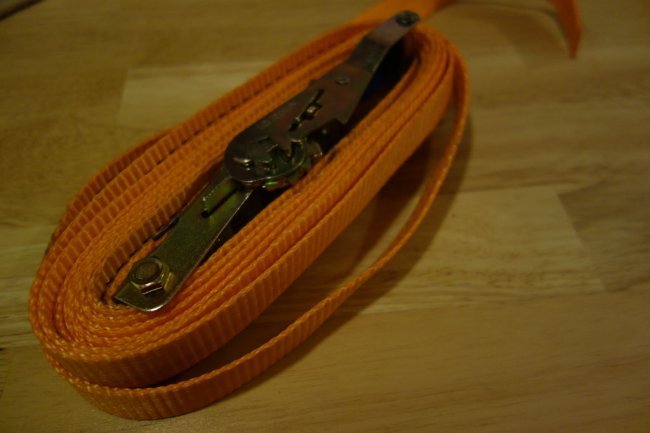

  • Стяжные ремни.

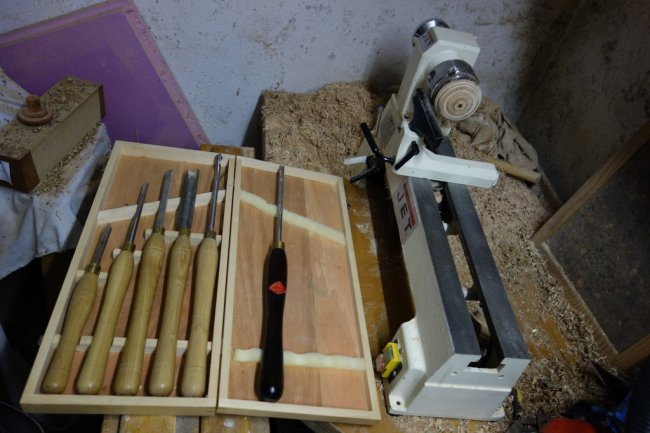

  • Токарный станок по дереву (с высотой шпинделя не менее 10 см).
  • Ленточный шлифовальный станок.
  • Рашпиль (или хорошо заточенные токарные стамески).

И следующие материалы:

  • Бруски из любой твердой лиственной породы – не менее 8 штук размером 6 см x 6 см x 20 см (У меня было 2 бруска из бука длиной по 1,9 м).
  • Доска из той же породы дерева (размером примерно 20 см x 20 см x 1,9 см).
  • Столярный клей.
  • Клейкая лента.
  • Около 50 стальных шариков диаметром 1 см.
  • Лак для дерева.



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Конструкция и расчеты



Вращающаяся подставка для ножей

Чтобы создать подставку для ножей, вам понадобится прорезать пазы в брусках, а затем сделать косые срезы так, чтобы склеенные 8 частей создавали окружность.

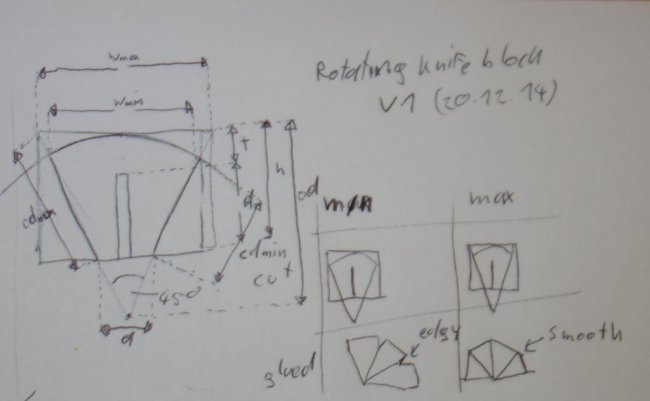

На рисунке выше показаны схемы для брусков.
Ширина брусков и глубина разрезов представлены для разных вариантов: для идеальной восьмиугольной версии и минимальной версии (их отличия можно увидеть на моем рисунке). Полный восьмиугольник склеить проще, так как его части можно подогнать по общим ребрам, но этот вариант требует больше материала и более глубокого реза.
Расстояние между косыми срезами очень важно для итогового диаметра подставки.
Для создания подшипника будет необходимо проделать 2 идентичных V-образных желоба в основании и в блоке подставки с помощью токарного станка. Затем в пространство между основанием и блоком будут вставлены стальные шарики.

Распилка материала



Вращающаяся подставка для ножей

На этом этапе вам нужно будет подогнать бруски под совершенно одинаковый размер и отшлифовать так, чтобы их можно было плотно склеить.

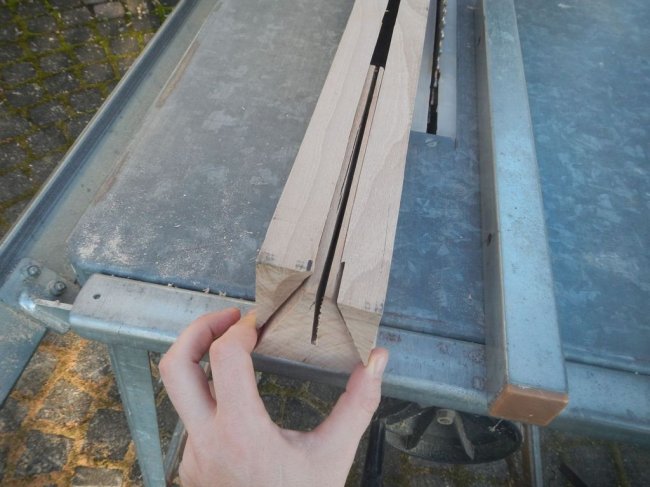

В первую очередь создайте желоб для паза необходимой глубины (d) ровно посередине бруска.
Затем переверните брусок и сделайте косые срезы под углом 22,5 градусов. Центр желоба должен находиться равно посередине пространства между косыми разрезами.
Теперь нужно распилить бруски до одинаковой длины (длина моих составляла 22 см).
Основание – это обыкновенная доска, в центре которой вам нужно просверлить отверстие, чтобы поместить ее в токарный станок и выточить грубую окружность (на 1 см шире желаемого радиуса готовой подставки для ножей).

Склеивание



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей

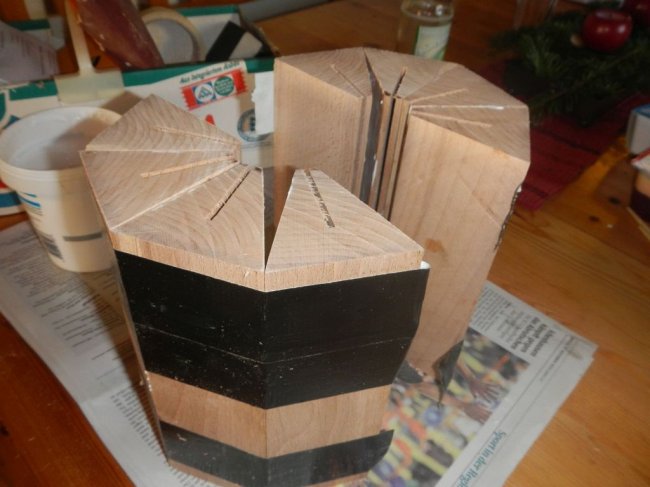

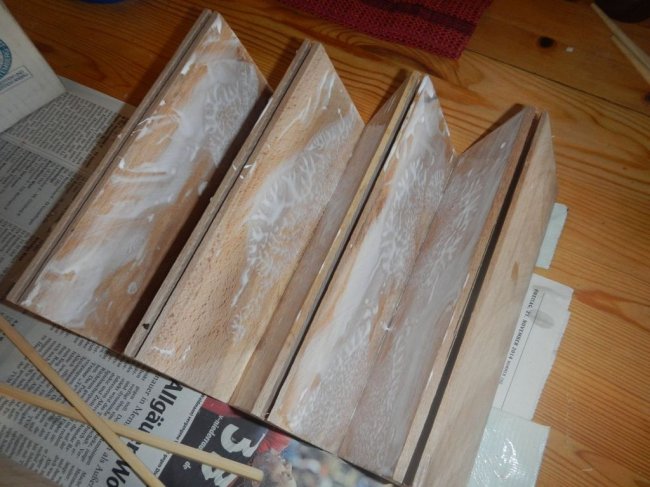

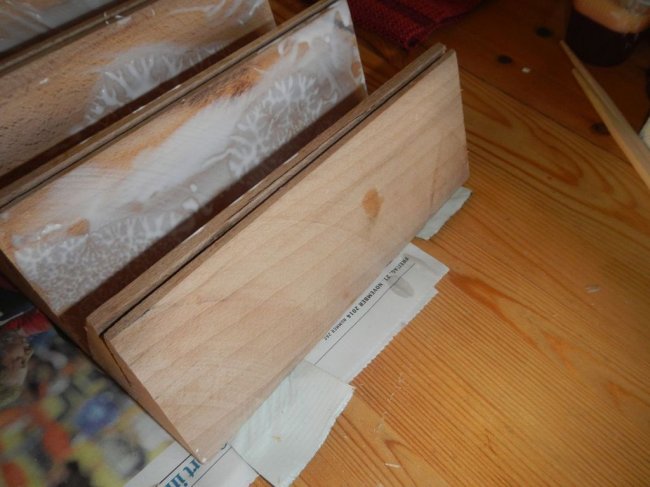

Нанесите большое количество клея на все подготовленные бруски и разместите их рядом друг с другом, скрепив клейкой лентой.
Так как косые срезы едва ли выйдут идеальными, вам придется склеить две половины по отдельности, затем отшлифовать их, чтобы получить ровные поверхности, и уже после этого начать клеить. Так вы сможете избежать зазоров между деталями.

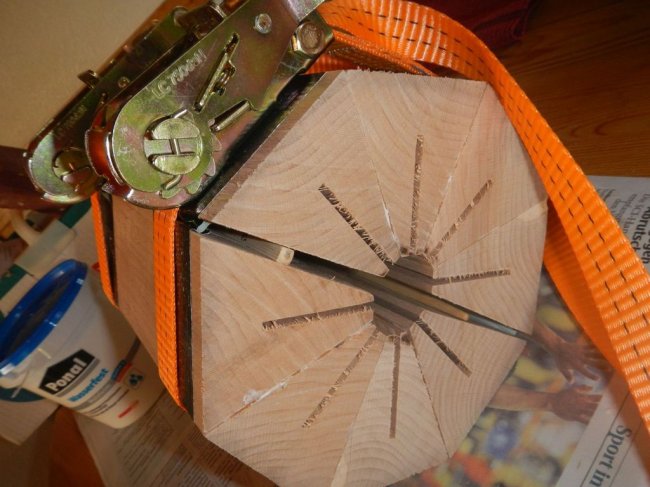

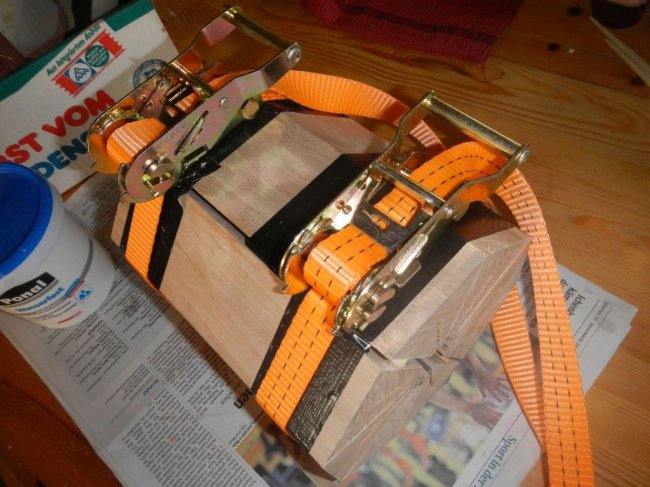

После нанесения клея возьмите две получившиеся половины, поместите между ними несколько палочек и стяните их друг с другом ремнями.

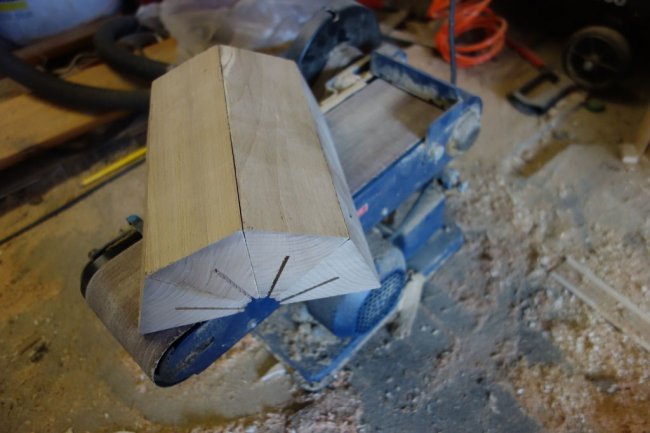

Когда клей высохнет, отшлифуйте обе половины при помощи шлифовального станка и склейте их, снова используя ремни.

Обработка блока и основания подставки



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей

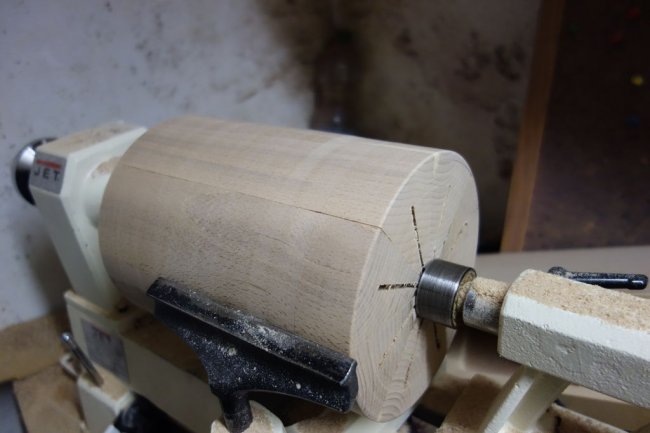

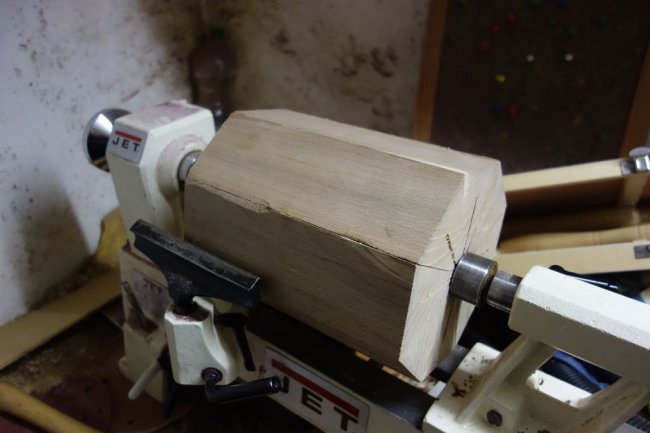

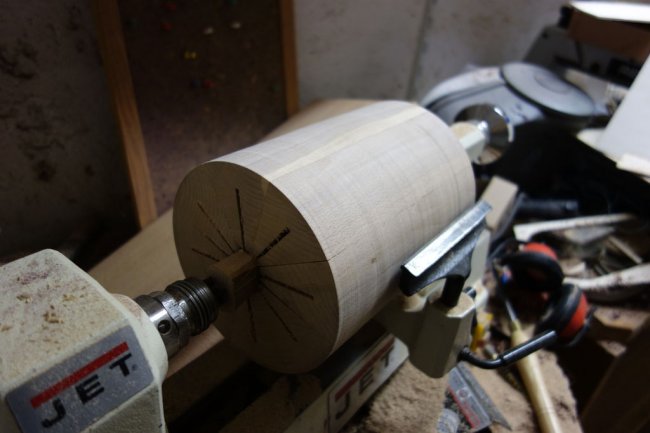

Размещение полученного блока на токарном станке может оказаться затруднительным. Чтобы упростить задачу, я взял небольшой кусочек дерева и поместил его в отверстие с одной стороны блока.
После этого можно начать обработку, используя крупную полукруглую стамеску в начале работы и отделочную стамеску в конце.

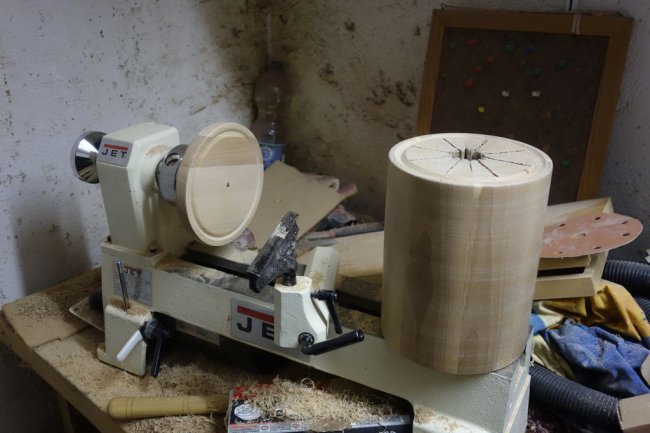

Обработайте также верх и низ блока, чтобы эти поверхности стали совершенно ровными и вам не пришлось долго возиться с шлифованием позже.

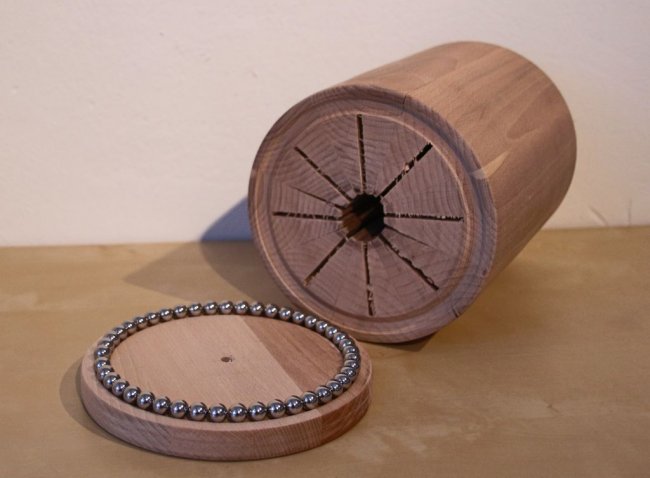

На дне блока поставки прорежьте небольшой V-образный желоб (глубиной около 5 мм), в котором будут находится стальные шарики.

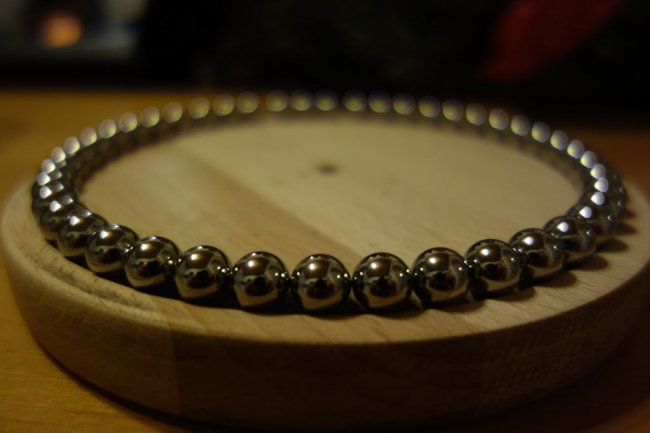

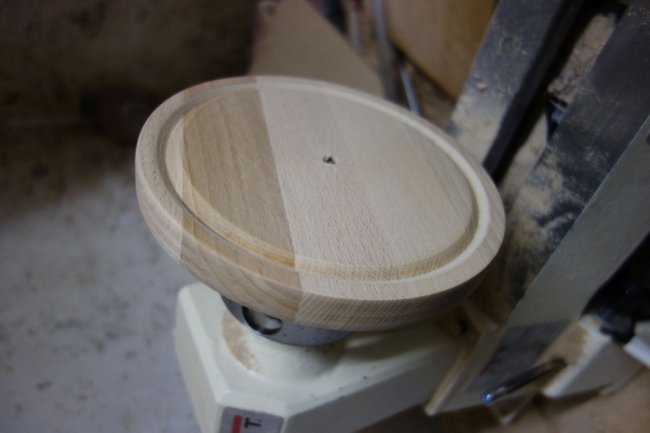

После обработки основания подставки прорежьте в ней желоб точно такого же диаметра, как и на блоке (также глубиной около 5 мм).

Финальные штрихи и дальнейшие планы



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей



Вращающаяся подставка для ножей

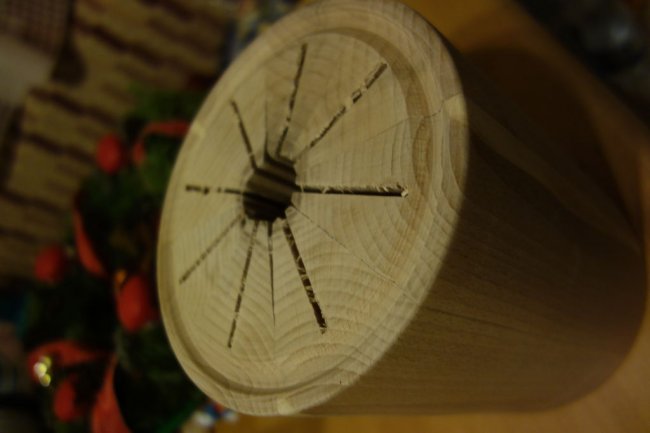

Вполне вероятно, что во время выравнивания верхней и нижней частей блока в пазах останутся небольшие шероховатости. Чтобы устранить их, я использовал маленький напильник. Отшлифовав верхнюю часть, я покрыл блок и основание подставки несколькими слоями лака при помощи распылителя.

Вращающаяся подставка для ножей

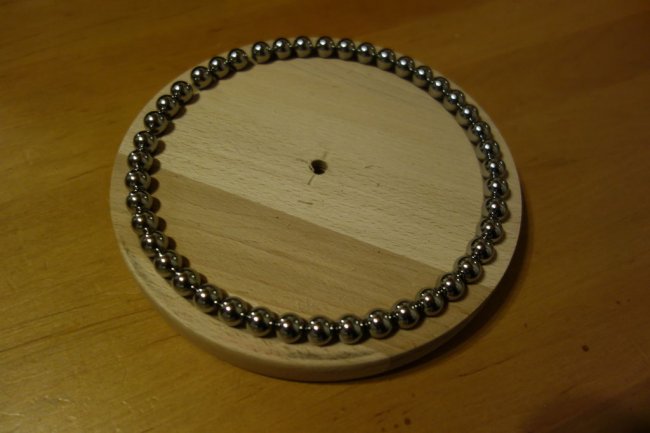

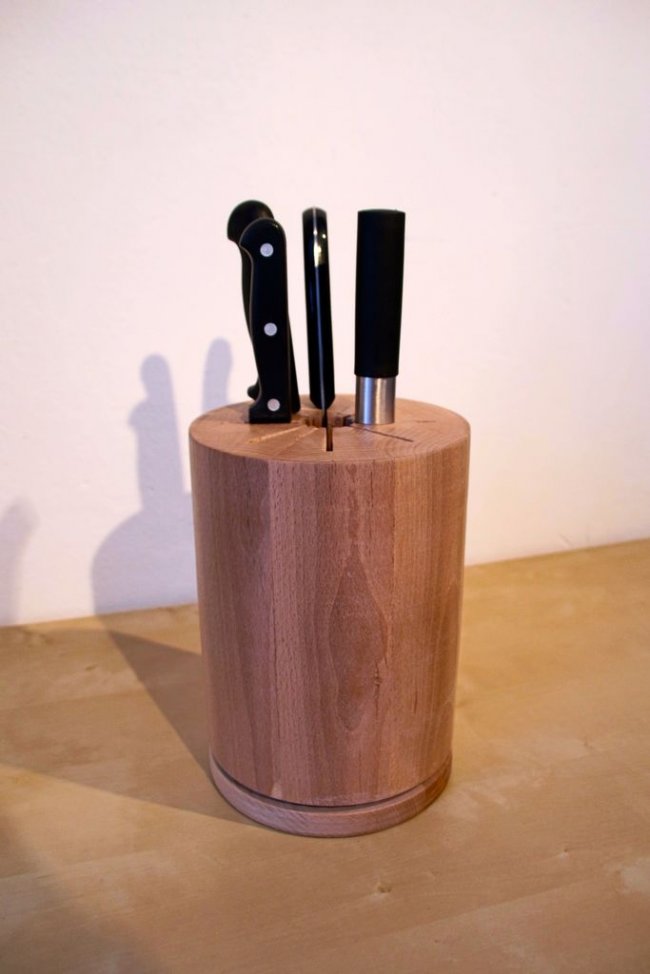

Потом остается только поместить стальные шарики в желоб в основании, поставить сверху блок, вставить ножи – и вуаля: у вас появилась вращающаяся подставка для ножей собственного производства.
